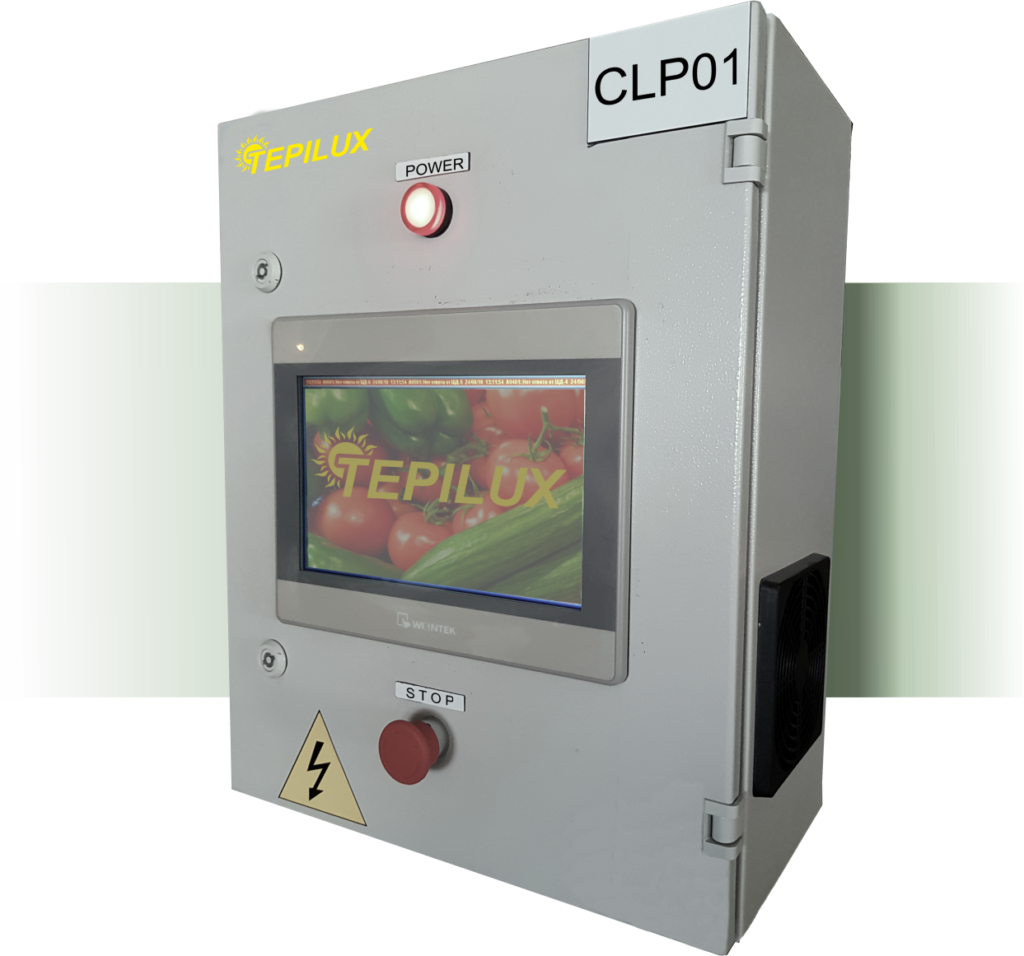

ШУО (Шкаф управления освещением)
НКУ ШУО TEPILUX® предназначен для ручного и автоматического управления последовательностью включения / отключения щитов ЩД и светильников, линии которых объединены в группы, и подключены к своим щитам ЩД. В автоматическом режиме ШУО исполняет команды, поступающие от климатического управляющего компьютера. Управление и обмен данными между ШУО и климатическим управляющим компьютером могут быть организованы по аналоговой или цифровой линии связи, в том числе – по радиоканалу. Управление и обмен данными между микропроцессорными устройствами ШУО и ЩД осуществляется по последовательной линии связи RS-485, используя коммуникационный протокол MODBUS.
Логика работы НКУ ШУО TEPILUX® строится на базе программируемого логического контроллера с программным обеспечение собственной разработки.
ООО «ТЕПИЛЮКС» является единственным обладателем авторских прав на программное обеспечение. Программное обеспечение предоставляется потребителю в пользование вместе с ШУО на весь срок службы и не может быть передано третьим лицам без письменного согласия ООО «ТЕПИЛЮКС».
Визуализация данных, ввод параметров и ручное управление системой осуществляются при помощи панели оператора с цветным тачскрин дисплеем, установленной на двери ШУО.
Регулирование мощности досвечивания может производиться путем последовательного включения / отключения групп светильников в режиме 50% → 100% мощности (допуска-ются и дру-гие последовательности, напри-мер, 30% → 60% → 100% и др.).

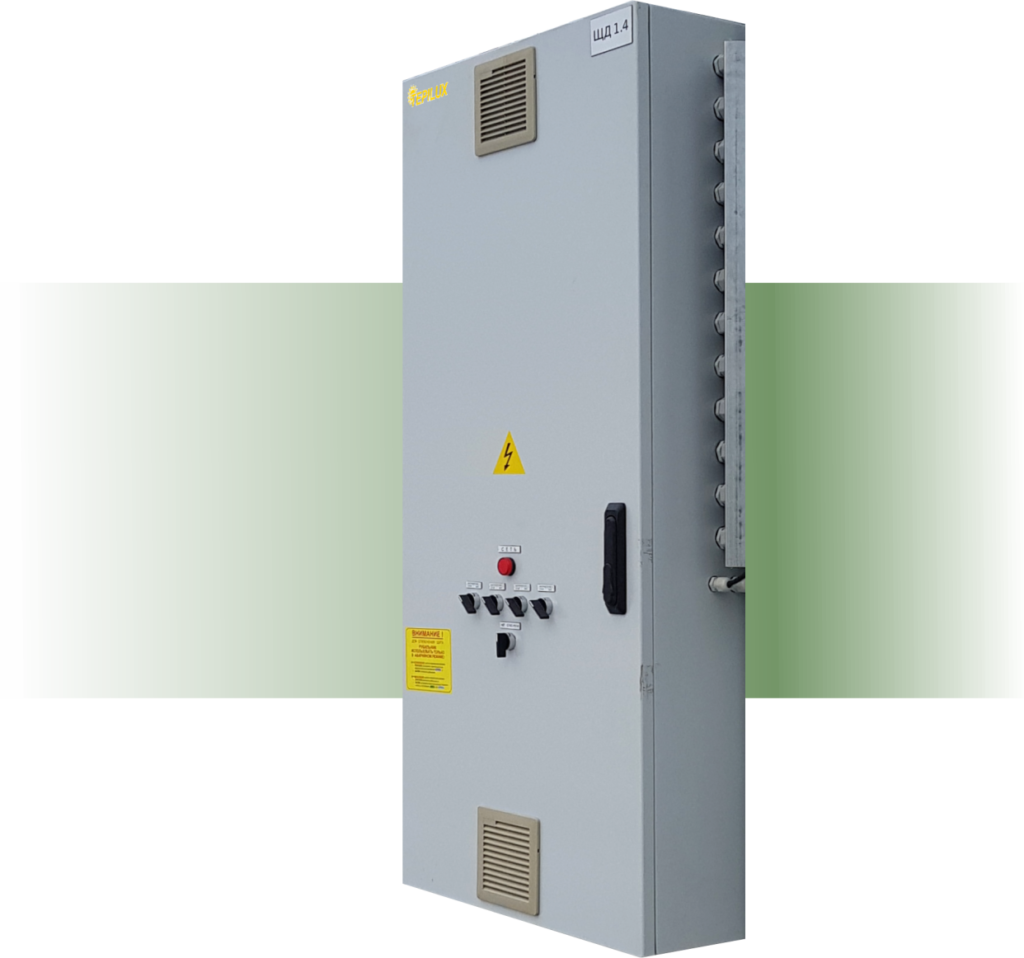

ЩД (щит досвечивания)
НКУ ШУ ТЕПИЛЮКС® предназначен для приема электрической энергии номинальным напряжением 380В и частотой 50Гц или 60Гц от потребительской подстанции и распределения ее по группам в линии светильников напряжением 220В или 380В. ЩД могут работать в местном и в дистанционном режиме по командам, поступающим от ШУО. Количество ЩД и групп светильников, подключаемых к ЩД, а так же электрическая мощность ЩД, могут быть любыми. Эти параметры определяются проектом с точки зрения разумной целесообразности и зависят от: светотехнического расчета поставщиков светильников, алгоритма включения светильников («шахматный» порядок или через ряд) и протяженности кабельных линий с учетом сечения их проводников.
В каждом ЩД предусмотрена автоматическая защита (временная задержка) от повторного несанкционированного ручного включения каждой группы светильников. Защита реализована на установленном в ЩД программируемом реле.
