Преимущества

Последовательное включение / отключение всех ЩД и групп светильников, подключенных к ним, для предотвращения скачков напряжения питания.

Умная система искусственного облучения растений ТЕПИЛЮКС® представляет собой интеллектуальный комплекс из управляющей и силовых электроустановок, предназначенных для автоматического или ручного последовательного включения / отключения светильников, расположенных в теплице. Светильники с натриевыми лампами могут быть оборудованы как электронным, так и электромагнитным ПРА и рассчитаны на работу в электрических сетях переменного тока 50Гц или 60Гц номинальным напряжением 220В или 380В. Так же совместно с системой ТЕПИЛЮКС® могут применяться и светодиодные светильники.

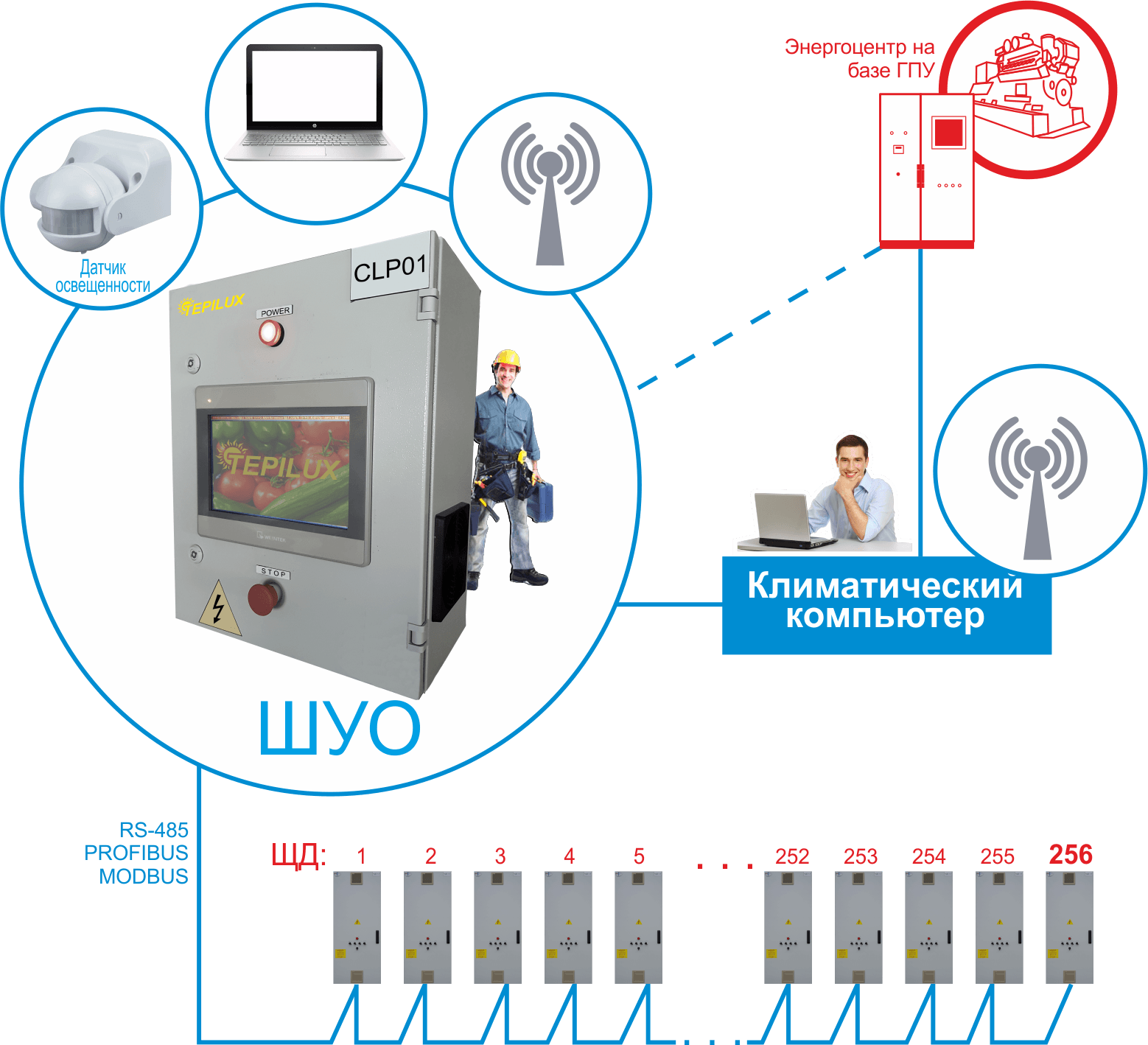

Система ТЕПИЛЮКС® состоит из двух основных функциональных блоков – Щита Досвечивания (ЩД) и Шкафа Управления Освещением (ШУО).

Невероятная гибкость при интеграции системы TEPILUX® с любой системой управления теплицы.

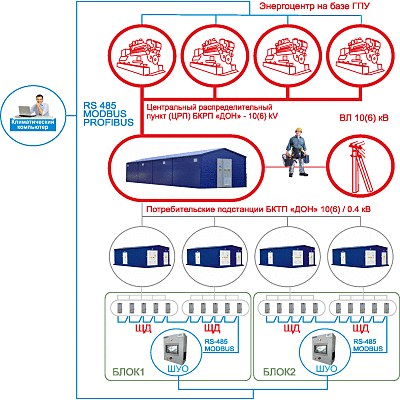

Программируемый логический контроллер, установленный в ШУО, и специальное программное обеспечение делают возможным доступную интеграцию системы искусственного облучения растений ТЕПИЛЮКС® в общую систему управления тепличным комплексом любого известного на сегодняшний день производителя.
Алгоритм работы ШУО позволяет оператору, используя тачскрин дисплей панели оператора, самостоятельно:

назначать приоритеты (порядок последовательности) включения / отключения ЩД и групп линий светильников, подключенных к ЩД;
назначать временные задержки включения / отключения ЩД и их групп.

Дополнительно, если система ТЕПИЛЮКС® работает в автономном режиме, оператор может:

устанавливать ежедневную программу включения / отключения светильников в блоке;
устанавливать срок и порядок чередования включения групп светильников для оптимизации равномерности использования ресурса светильников.

Различные модификации ШУО позволяют подключать к нему любые фотодатчики и другие извещатели для организации работы системы ТЕПИЛЮКС® в автономном режиме.

Низкая материалоемкость и простой монтаж сетей управления системы ТЕПИЛЮКС®. Отсутствие сбоев работы системы ТЕПИЛЮКС® при передаче управляющих сигналов от ШУО к ЩД из за наводок напряжения в контрольном кабеле.

Для организации сетей управления системы ТЕПИЛЮКС® применяется стандартный экранированный кабель для интерфейса КИПЭП 1 х 2 х 0,6.

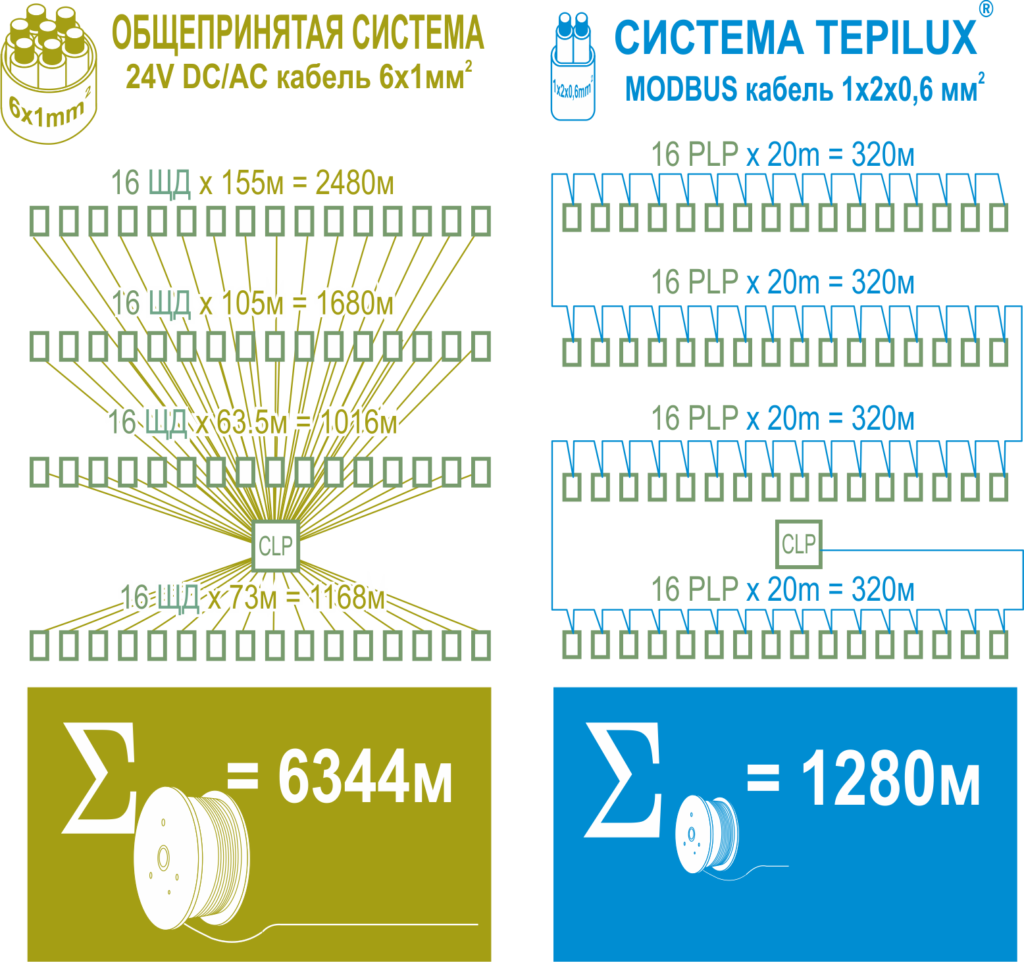

Прокладка кабеля производится в «одну нитку» от ШУО к ближайшему ЩД в блоке теплицы, и далее последовательно подключаются остальные ЩД по схеме – от щита к щиту (до 256 штук в одной линии). При таком подключении расход кабеля из расчета на один ЩД, как правило, не превышает 30 метров.
Монтаж кабельных сетей управления системы ТЕПИЛЮКС® предельно прост и не требует дополнительной прокладки специальных кабельных лотков, изолированных от лотков силовых кабелей питания светильников, а так же других сооружений и расходных материалов. При этом значительно снижаются трудозатраты на монтаж и стоимость линий связи.
Сети управления системой ТЕПИЛЮКС® не оказывают никакого влияния на световой поток естественного солнечного излучения и не снижают урожайность.Использование экранированного кабеля для интерфейса исключает любую возможность потери или искажения управляющего сигнала между ШУО и каждым ЩД из за наводок напряжения.

Дружественный интерфейс системы ТЕПИЛЮКС®.

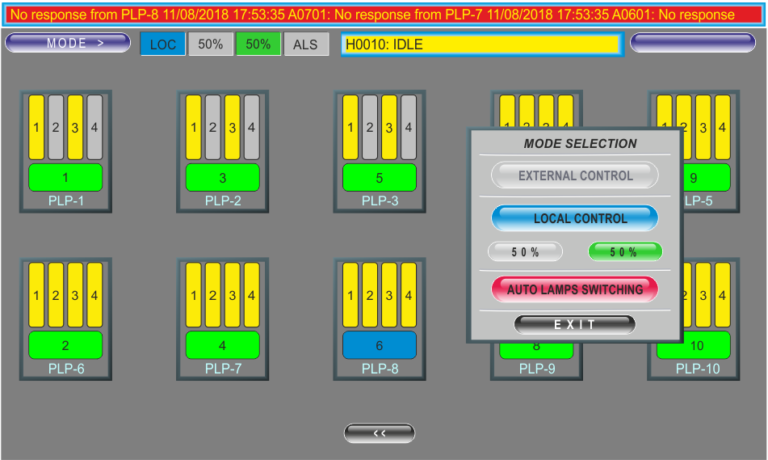

Интуитивно понятные экранные формы ШУО и простая навигация между ними позволили сделать систему ТЕПИЛЮКС® легко доступной в управлении, а наглядность цветовой в сочетании с текстовой сигнализации состояния процессов системы снижает риски совершить ошибку при ручном управлении системой досвечивания.

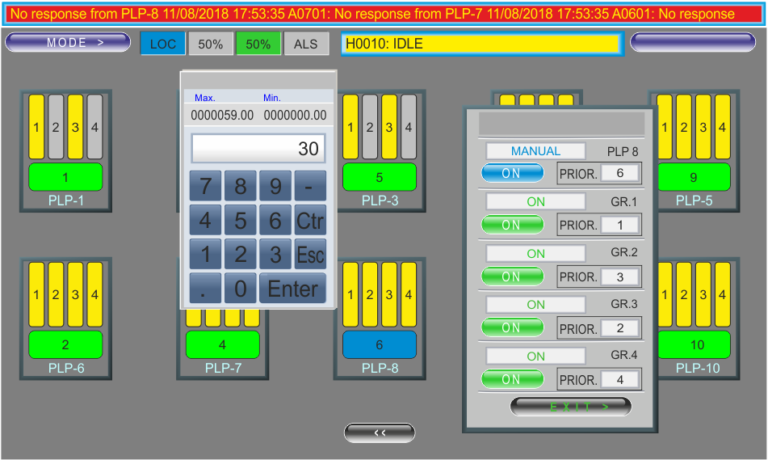

disp3 — ЭКРАН УПРАВЛЕНИЯ ЩИТОМ ДОСВЕЧИВАНИЯ. Этот экран используется для ручного включения / отключено каждого ЩД и любой группы светильников, подключенных к ЩД. Этот экран также используется для назначения приоритета в последовательности включения / отключения каждой панели ЩД и каждой группы светильников, подключенной к ЩД.

disp2 — ЭКРАН НАСТРОЙКИ ЗАДЕРЖКИ ПО ВРЕМЕНИ. Этот экран используется для установки времени задержки включения / отключения групп светильников, подключенных к ЩД, и времени задержки включения / отключения ЩД, подключенных к ШУО. Этот экран также используется для установки времени переключения групп светильников (50% → 50%) всей теплицы при работе системы досвечивания в автоматическом режиме.

Простота и надежность конструкции шкафа управления освещением ШУО.

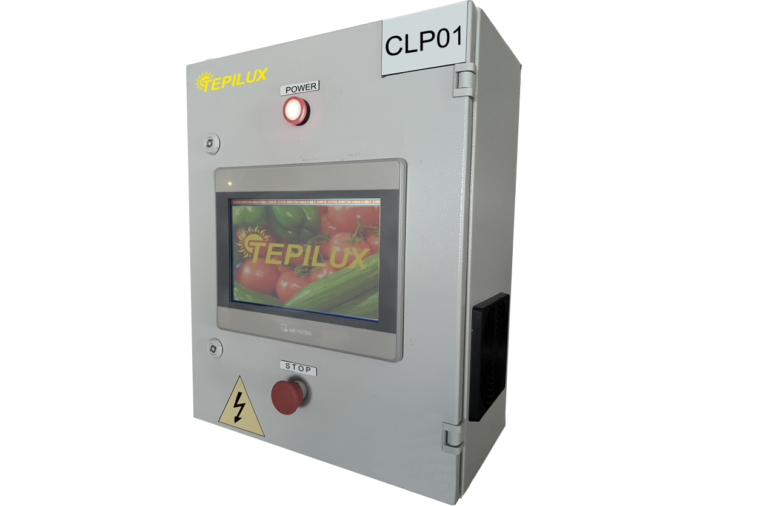

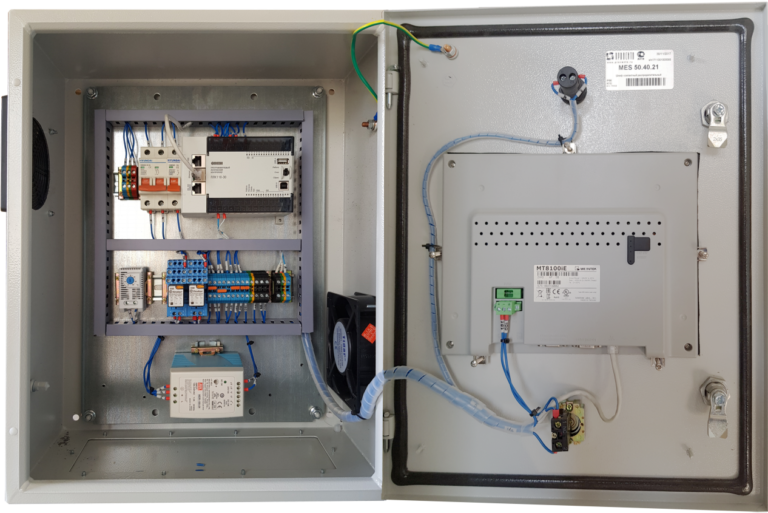

Шкаф управления, не смотря на сложность исполняемых им технологических функций, конструктивно прост. Фактически он состоит из двух основных устройств:

программируемый логический контроллер, расположенный внутри ШУО, который выполняет функцию мастера сети, управляющего системой ТЕПИЛЮКС®;

панель оператора с цветным TFT дисплеем, расположенная на двери ШУО. На дисплей выводятся экранные формы, которые позволяют оператору производить визуальный контроль за работой системы ТЕПИЛЮКС® и осуществлять ручное управление элементами системы путем простого нажатия на соответствующие кнопки, отображаемые на виртуальной клавиатуре соответствующей экранной формы.

Такое решение не требует установки на панель ШУО дополнительных кнопочных постов и переключателей, кроме кнопки аварийной остановки системы.

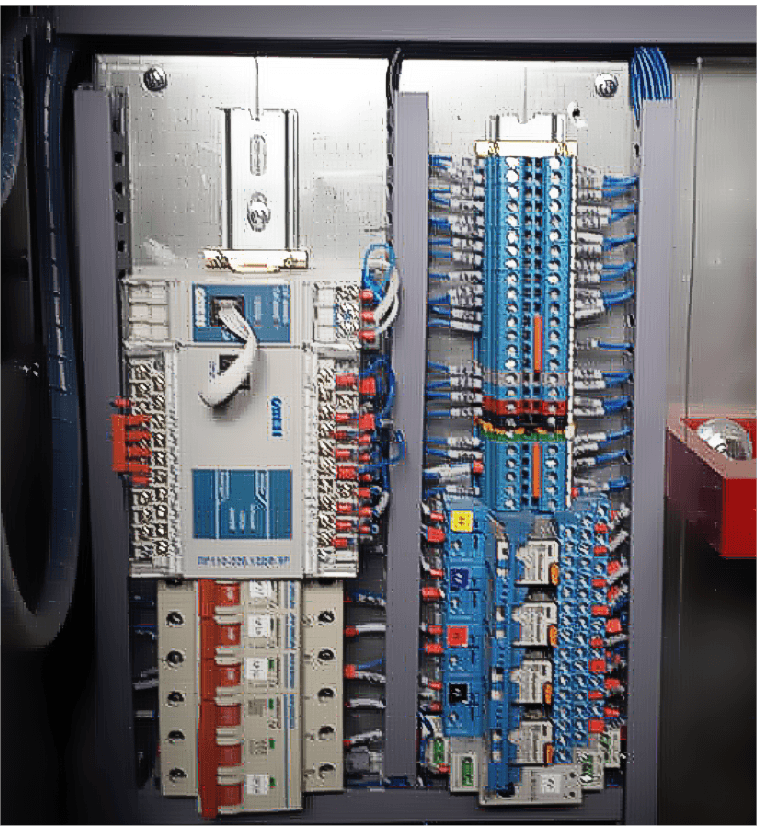

Применение в ШУО и ЩД микропроцессорных устройств и организации связи между ними по коммуникационному протоколу MODBUS позволило исключить из конструкции ШУО громоздкие релейный и клеммный шкафы для подключения контрольных кабелей управления включением / отключением групп линий светильников в ЩД.

Остальные элементы панели ШУО имеют назначение защиты электрических цепей, преобразования электроэнергии (~220В / ~24В / = 24В), местного управления и сигнализации, а так же для подключения электрических цепей.

Таким образом, все элементы ШУО занимают мало места, имеют малый вес и легко размещаются в электротехнической панели размером не более: 400мм х 200мм х 500мм. ШУО может быть установлен в любом подходящем месте сервисной зоны.

В связи с тем, что обмен данным между ШУО и ЩД происходит по единственному кабелю для интерфейса, – в панель ШУО входят только два кабеля: питания ~220В и контрольный кабель управления от климатического управляющего компьютера, а выходит только кабель для интерфейса, который подключен в ШУО к соответствующей клемме контроллера.

В совокупности все перечисленные выше конструкторские решения позволили сделать монтаж и обслуживание ШУО максимально простыми.

Одновременно ШУО может управлять до 256 ЩД.

Высокие эксплуатационные свойства, энергоэффективность и удобство при техническом обслуживании щитов досвечивания ЩД

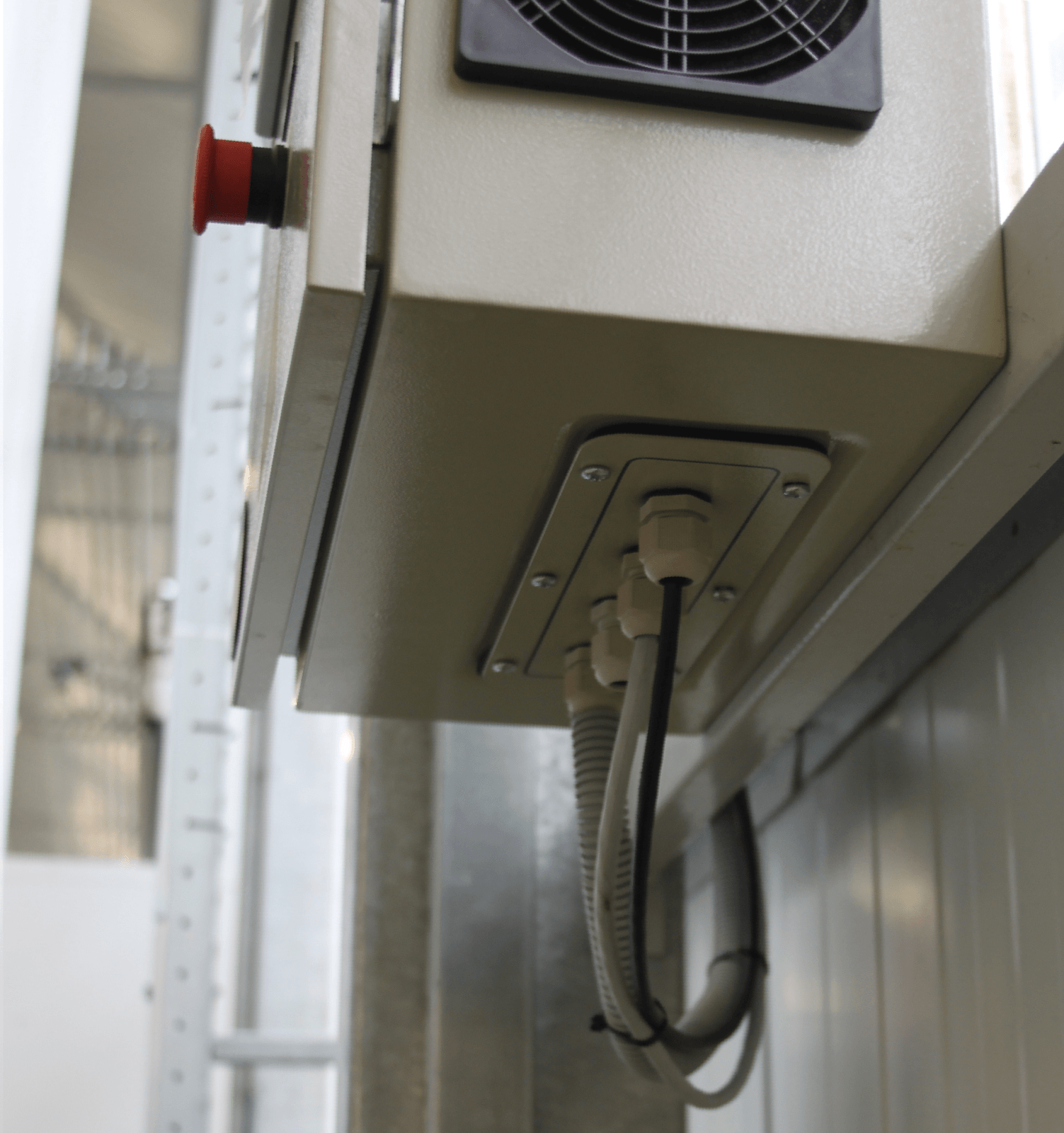

Панели ЩД выполнены со степенью защиты оболочки IP66. В случае, если панели ЩД выполнены с двумя охлаждающими вентиляторами, защита оболочки будет соответствовать IP54. Приточный вентилятор расположен в нижней части панели в непосредственной близости от точки с наибольшей нагрузкой – возле вводного выключателя. Вытяжной вентилятор расположен в верхней части панели. Такое расположение вентиляторов позволяет обеспечить равномерное воздушное охлаждение всех внутренних элементов ЩД.

Габариты ЩД (стандарт Ш х Г х В, не более, мм: 600 х 300 х 1400), конструкция кронштейнов для подвеса ЩД в межрядном пространстве теплицы и размещение органов ручного управления выполнены с учетом ширины рядков и габаритов рельсовых гидравлических тележек. Щиты не создают препятствий для работы обслуживающего персонала теплицы и росту растений.

Для быстрого и удобного монтажа ЩД в теплице, они оснащены системой кронштейнов, которые крепятся на опорную колонну теплицы.

Кронштейны позволяют:
за счет специальных крепежных гаек, герметично вваренных в заднюю стенку панели ЩД, произвести быстрое болтовое присоединение ЩД к кронштейну без нарушения степени защиты корпуса;
прикрепить кронштейны к опорной колонне, не нарушая ее целостности и защитного покрытия («вилковый» зажим с шпилькой);
точно расположить ЩД в межрядном простанстве теплицы на одинаковом по высоте уровне;
снизить нагрузку на несущую опору теплицы. Основной вес ЩД распределяется на опорную стойку, которая является частью конструкции нижнего кронштейна.

Система кронштейнов предусматривает непосредственное крепление к ней лотков (200 мм x 50 мм, и др.) кабельной системы.

Резюмируя вышеизложенное, панели ЩД удобны для монтажа, осмотра, технического обслуживания и ремонта.

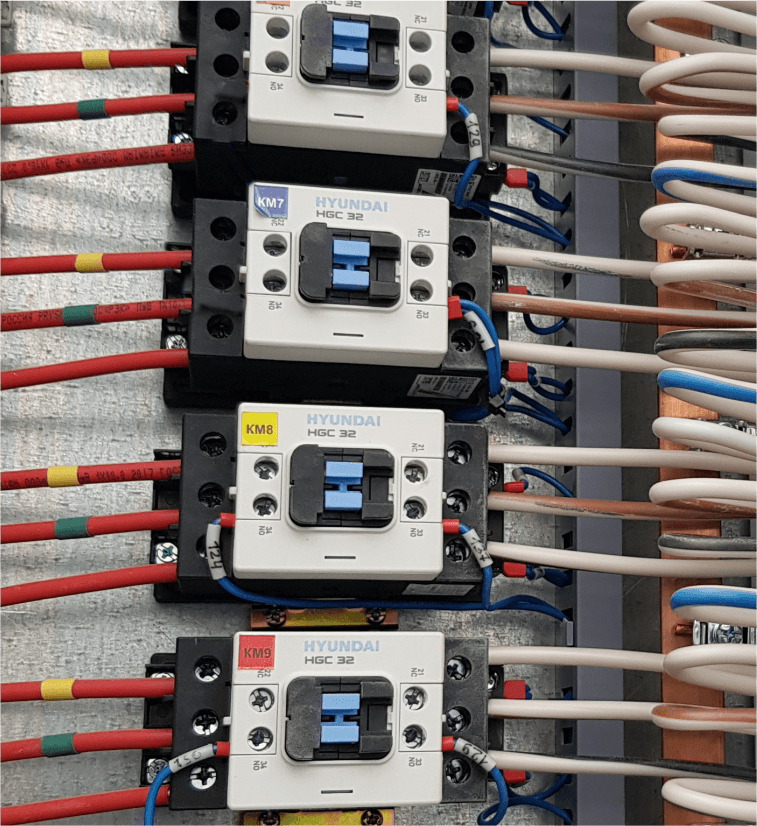

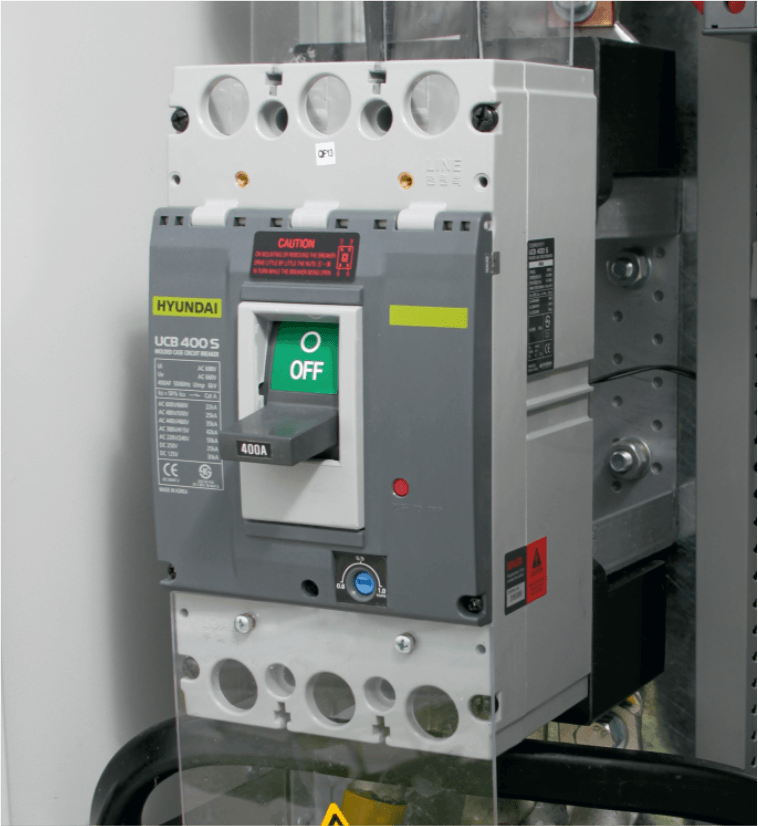

Дополнительные технологические возможности оборудования TEPILUX – возможность установки вводного автоматического выключателя, продуманный электромонтаж и использование высококачественных комплектующих.
